一根焊条最基本的操作：运条
运条
电弧引燃后，就开始正常的焊接过程。为获得良好的焊，缝成形，焊条得不断地运动。焊条的运动称为运条。运条是电焊工操作技术水平的具体表现。焊缝质量的优劣、焊缝成形的好坏，主要由运条来决定。
运条由三个基本运动合成，分别是焊条的送进运动、焊条的横向摆动运动和焊条的沿焊缝移动运动。
（焊条的三个基本运动）
1—焊条送进 2—焊条摆动 3—沿焊缝移动
(1)焊条的送进运动。
主要是用来维持所要求的电弧长度。由于电弧的热量熔化了焊条端部，电弧逐渐变长，有熄弧的倾向。要保持电弧继续燃烧，必须将焊条向熔池送进，直至整根焊条焊完为止。为保证一定的电弧长度，焊条的送进速度应与焊条的熔化速度相等，否则会引起电弧长度的变化，影响焊缝的熔宽和熔深。
(2)焊条的摆动和沿焊缝移动。
这两个动作是紧密相联的，而且变化较多、较难掌握。通过两者的联合动作可获得一定宽度、高度和一定熔深的焊缝。所谓焊接速度即单位时间内完成的焊缝长度。
焊接速度太慢，会焊成宽而局部隆起的焊缝；太快，会焊成断续细长的焊缝；焊接速度适中时，才能焊成表面平整，焊波细致而均匀的焊缝。 (3)运条手法。
为了控制熔池温度，使焊缝具有一定的宽度和高度，在生产中经常采用下面几种运条手法。
1)直线形运条法。
采用直线形运条法焊接时，应保持一定的弧长，焊条不摆动并沿焊接方向移动。由于此时焊条不作横向摆动，所以熔深较大，且焊缝宽度较窄。在正常的焊接速度下，焊波饱满平整。此法适用于板厚3～5mm的不开坡口的对接平焊、多层焊的第一层焊道和多层多道焊。 2)直线往返形运条法。
此法是焊条末端沿焊缝的纵向作来回直线形摆动，主要适用于薄板焊接和接头间隙较大的焊缝。其特点是焊接速度快，焊缝窄，散热快。
3)锯齿形运条法。
此法是将焊条末端作锯齿形连续摆动并向前移动，在两边稍停片刻，以防产生咬边缺陷。这种手法操作容易、应用较广，多用于比较厚的钢板的焊接，适用于平焊、立焊、仰焊的对接接头和立焊的角接接头。
4)月牙形运条法。
此法是使焊条末端沿着焊接方向作月牙形的左右摆动，并在两边的适当位置作片刻停留，以使焊缝边缘有足够的熔深，防止产生咬边缺陷。此法适用于仰、立、平焊位置以及需要比较饱满焊缝的地方。
其适用范围和锯齿形运条法基本相同，但用此法焊出来的焊缝余高较大。其优点是，能使金属熔化良好，而且有较长的保温时间，熔池中的气体和熔渣容易上浮到焊缝表面，有利于获得高质量的焊缝。
5)三角形运条法。
此法是使焊条末端作连续三角形运动，并不断向前移动。按适用范围不同，可分为斜三角形和正三角形两种运条方法。其中斜三角形运条法适用于焊接T形接头的仰焊缝和有坡口的横焊缝。
其特点是能够通过焊条的摆动控制熔化金属，促使焊缝成形良好。正三角形运条法仅适用于开坡口的对接接头和T形接头的立焊。其特点是一次能焊出较厚的焊缝断面，有利于提高生产率，而且焊缝不易产生夹渣等缺陷。
6)圆圈形运条法。
将焊条末端连续作圆圈运动，并不断前进。这种运条方法又分正圆圈和斜圆圈两种。正圆圈运条法只适于焊接较厚工件的平焊缝，其优点是能使熔化金属有足够高的温度，有利于气体从熔池中逸出，可防止焊缝产生气孔。
斜圆圈运条法适用于T形接头的横焊(平角焊)和仰焊以及对接接头的横焊缝，其特点是可控制熔化金属不受重力影响，能防止金属液体下淌，有助于焊缝成形。

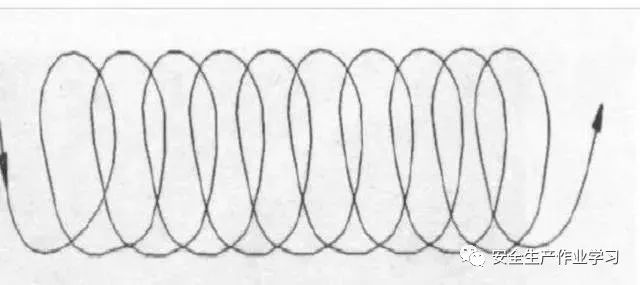

（圆圈形运条法）
以上是关于《（二）一根焊条最基本的操作：运条》的相关内容，想了解更多电工资讯内容，请持续关注《四川电工考试网》。也可点击下方我要报名或填写下方报名咨询表单即可得到专业老师在线解答和报考服务哦~
