焊工常遇到的问题
一、如何掌握碱性低氢型焊条平焊第一层焊接运条要点？

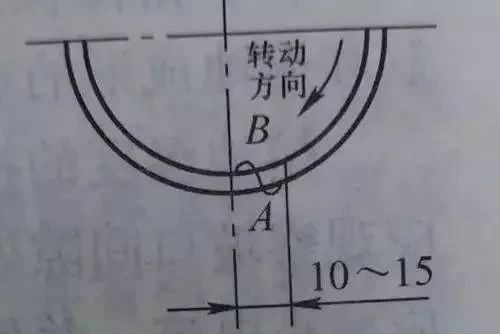

（1）防止坡口间隙较小产生气孔。气孔产生的原因是坡口间隙较小段存有残余的油脂、锈蚀及杂质。电流较小时熔池熔化不完全，熔池一次性成型过厚，焊接电弧过长。防止措施是在坡口间隙变化时改变走弧位置在中心线右侧10~15mm段，如图所示。
此时电弧行走于焊槽根部，先以直线形稍作前移5~10mm，在回带电弧坡口一侧，停留后用正月牙运条方式回推至熔池中心，使熔渣浮动后熔池的液体流至坡口间隙。然后带弧至坡口的另一侧稍作停留，再使电弧前移A、B两侧延伸点。呈直线型带弧前移动5~10mm后，从A、B两侧按同样方法形成熔池的厚度。焊接时，焊条与焊接方向所成角度为70~80度。
这种带弧方法因电弧前移5~10mm，焊槽内的杂质经过电弧的吹扫与熔化后，形成的熔池会在焊槽根部加厚成形，避免了焊槽根部杂质在电弧一次吹扫时熔池堆敷过厚而卷入熔池，形成气孔缺陷。因5~10mm段电弧前移距离较短，熔池的温度较高，电弧回带能使半熔化状态的熔渣迅速溢出，使坡口间隙较小段形成一种屏障保护。

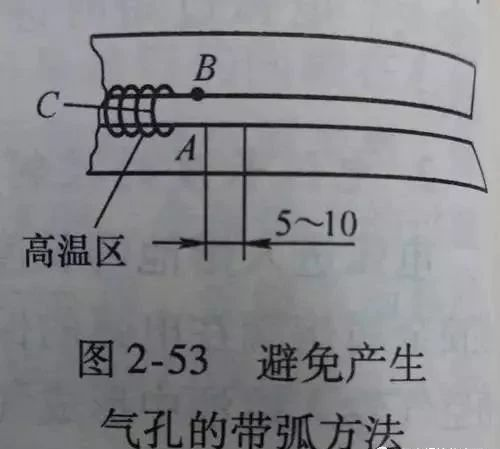

（2）防止坡口间隙较大段产生气孔。气孔产生的原因是走弧的方法不正确，电弧前移，以坡口间隙的吹扫，而使熔滴过渡成形。为了防止这种情况发生，电弧引燃使熔池成形后从熔池的前方贴于坡口的一侧（如A侧），稍作前移5~10mm，在按原路回推熔池于坡口A侧熔合点（见图所示），并将电话吹向A点稍作停留，使熔渣外扩到坡口的间隙，再使电弧沿坡口一侧推向熔池中心C点的后方，使C点熔池稍稍延伸外扩。然后做带弧动作至坡口的另一侧B点，不做停留沿B点坡口的钝边前移5~10mm，再按来路后移回带至B点，稍作停留使熔渣液流至坡口间隙处，将B点熔池外扩面与A点熔合，再沿A测坡口面带弧至C点熔池的后方，稍作停留使熔池外扩延伸，最后做划弧动作带弧至坡口的另一侧A点，一次循环。
这种带弧方法，因采用段弧贴向坡口两侧钝边处的过流点，当熔滴过渡到熔池时大部熔渣先流至坡口间隙处形成屏障保护，使高温熔池液流至坡口间隙时，因屏障的保护而使有害物不能进入熔池之中，从而避免气孔的产生。
（3）屏障保护法运条。采用屏障保护法运条时，熔池温度的控制和熔池成形的观察如上图所示。
二、熔池温度的控制方法
第一，当电弧沿坡口边线向熔池中心推进时，应观察坡口间隙处熔池下塌的趋势，如稍作回推熔池呈豁状下塌，则应减小电流，并使电弧的回推线从坡口两侧坡面稍作上移，将电弧回推熔池，不要带向熔池中心高温区。
第二，当电弧行至熔池的一侧B点时（见上图）稍作上推，使短弧过熔池中心至坡口的另一侧A点，使A侧熔池形成。
第三，中心熔池液流的延伸应保证在坡口两侧的A、B两点有金属液流过，这样可以避免中心熔池温度的上升。
第四，如果电弧回推时熔池反渣与金属液流动速度过慢，熔池的熔化点模糊，则应适当增大电流，在电弧回带于A、B两点停留后迅速带回熔池延伸过流点的上方，使熔池的温度增高，熔渣顺利流至坡口的间隙，熔池两侧的熔化可清晰观察。
电弧从坡口的边部做向熔池中心进弧的动作时，应观察熔渣的浮动线和金属液面的闪光，掌握电弧进入熔池的文职和停留的时间。
第五，如果中心熔池熔波滑动明显突出两侧，熔池两侧成形过凹，沟状成形处熔渣缓慢地浮动，则将电弧推进时应沿A侧的钝边线，如上图所示。使熔池增厚，并外扩A侧熔池延伸点和高温熔池中心。
第六，电弧沿A侧的边部稍作进弧后，再做划弧动作带弧至坡口的B侧，使B侧熔池成形，使熔池沿A、B两侧延伸。
第七，电弧沿坡口的两侧进弧，应保证一侧成形的厚度与另一侧成形厚度相近，使熔池表面的成形平整光滑。
以上是关于《焊工常遇到的问题有哪些呢？》的相关内容，想了解更多电工资讯内容，请持续关注《四川电工考试网》。也可点击下方我要报名或填写下方报名咨询表单即可得到专业老师在线解答和报考服务哦~
