第一课：直流电路、电路的组成、电路图的基础知识
本章开讲从电工基础知识学起，通常也是初级电工技术相关教程的第一课，直流电路的基本概念中的电路的作用（考点）及组成和简要电路图。
什么是电路？电路是电流流通的路径（就好比水流通需要河道一样，电路就相当于河道，电流就相当于河水），其作用是传递和分配电能，并使电能和其他形式的能量相互转换（比如将电能转换成热能烧水或取暖等）。
电路的组成

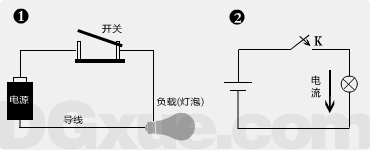

那么电路是怎么组成的呢？下图就是一个最简单完整电路图。
1号实物电路图中，档开关闭合伤后，电路中就有电流流过，电能的来源是由电池将化学能转换而来，灯泡作为负载将电池中通过导线传输过来的电能转换成热能消耗掉，这个过程实现了电能与热能、光能的转换。当开关断开后电路便切断，电流无法流通，灯泡失去了电能能量就不能发光了。2号图则是为了设计和分析而把电路中实物简化用符号表示，通常称为电路图。
从上面的简单电路图中可以看出，电路主要有以下三个部分组成：
电源：它是电路中输出电能的必不可少的装置，没有它电路无法工作。通常由干电池、太阳能电池、发电机等，在工作室它们分别能将化学能、机械能、光能等能量转换成电能。负载：负载也是电路的必不可少的基本组成部分，通常称为用电设备，比如电灯、电动机、电水壶、电视机等等，它们能将电能传换成光能、热能、机械能等。连接导线：用来传输合分配电能，没有他就无法构成电路，开关也属于归于导线中了。
以上便是以直流电最基本电路。在实际运用中的线路常常还有很多附属设备，比如各类控制（如通过可变电阻控制耳机音量大小）、保护（如短路自动跳闸）、测量（比如电流表）等设备，有些教程里可能还另外有一个“辅助设备”的第四条，开关、控制等设备被归类到这里，但我想基本电路就以上三条足够说明了。另外这些基础知识很多电工友可能在初中物理课中已经对此比较熟悉了，只要了解电路的组成部分就可以。
