接触调压器是一种电压比连续可调的自耦变压器。它是用在工业、农业等各个行业中调节电压的通用设备。它能带负载无级平滑地调节输出电压，具有结构简单、效率高、使用方便、性能可靠等优点，也是电工常用的调压工具之一，可用做灯光控制、电热控制、转速控制等的电源。接触调压器的外形结构与接线如图所示。

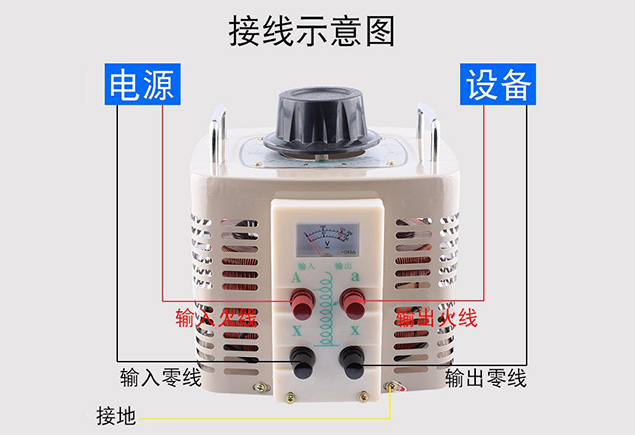

接触调压器的外形结构与接线
接触调压器是由铁芯、线圈、电刷、铁架、刻度盘、手轮、外罩等组成的。它的工作原理类似于一般的自耦变压器。在转动手轮时，它借助于可移动的电刷在线圈磨光表面上的接触位置的改变，使负载电压能够在一定范围内获得无级平滑的调节。
接触调压器分单相、三相两种。单相接触调压器可将220V电压调到0~250V。单相接触调压器的A、X接线柱为输入端，接市电220V；a、x接线柱为输出端，接负载，单相220v接触调压器接线如图(二)所示。
以上是关于《220v接触调压器接线图》的相关内容，想了解更多电工资讯内容，请持续关注《四川电工考试网》。也可点击下方我要报名或填写下方报名咨询表单即可得到专业老师在线解答和报考服务哦~
